溝槽式連接方式為全面提升鋼管使用壽命、保障管線水質安全、降低管道漏損率、降低運行安全事故范圍、降低施工難度和成本等方面具有重大意義,有利于推動新階段水利市政高質量發展。

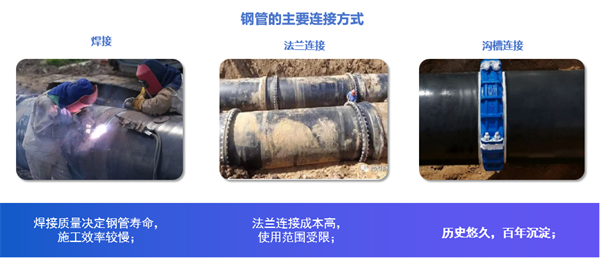

水利輸水管道安裝工程的重點是管材的選擇,長距離輸水管道管材的選用離不開鋼管,目前鋼管連接主要有焊接、法蘭連接和溝槽連接3種連接方式。
溝槽連接歷史:百年沉淀,技術成熟
鋼管溝槽連接起源于1919年第一次世界大戰結束,戰后重建,英國人發明管道溝槽連接技術,便于戰后快速重建,保障輸水;1920年管道溝槽連接技術開始在英國推廣應用;國外DN600及以上大口徑溝槽連接在水利等行業大量替代焊接、法蘭等連接方式,通過溝槽的柔性連接,實現了鋼管的隨地形鋪設。
玫德集團自主研發大口徑管道溝槽連接解決方案

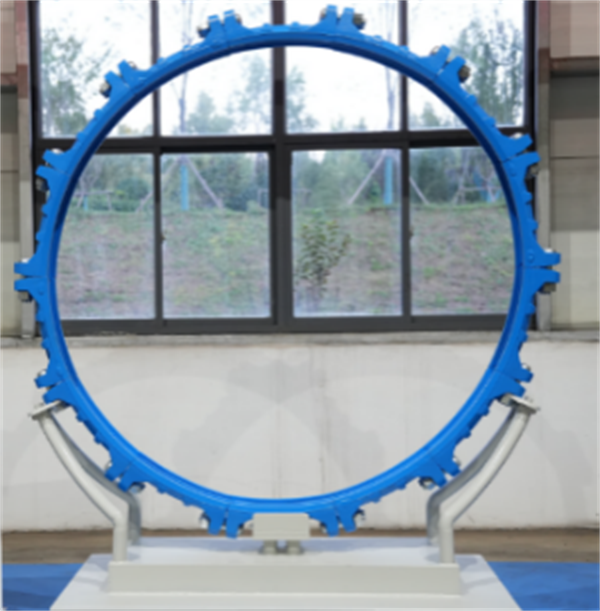

玫德開發的大口徑柔性管接頭,允許在接口處存在一定量的角位移和線位移。大口徑溝槽連接方式對鋼管的連接產生了根本性的改變,引領國內大口徑鋼管行業再突破。
玫德已開發完成的溝槽鋼管、溝槽管件等全系列產品,規格從DN350到DN2000;可以應用于水利長距離輸水管網、市政綜合管廊、架空或埋地等應用場景,滿足各種客戶不同的使用要求。
水利部新產品鑒定:產品加工技術及能力達國際領先水平
玫德集團大口徑溝槽連接鋼管及管件產品得到了水利行業頂級專家的認可,鑒定結論為:該產品加工技術及能力達到國際領先水平,產品達到國際先進水平。得到了水利部領導及專家的一致認可。
溝槽連接三大核心優勢
核心優勢一:防腐好、壽命長
溝槽鋼管在工廠中提前預制好,鋼管管段壓槽完后統一進行防腐,施工現場接口處采用溝槽連接,無需進行現場涂料防腐蝕作業,從而保障了鋼管的防腐蝕使用壽命。同時應對埋地場景,我們對連接部位的螺栓采用密封膠全封閉包裹或者熱縮帶進行密封,解決埋地工況下的防腐問題,這樣鋼管整體的管線使用壽命可以提高到50年以上。
通過山東省產品質量檢驗研究院出具的檢驗報告,結果顯示我們的產品乙酸鹽霧試驗達到1200小時無腐蝕,和TPEP管實現等效防腐。
核心優勢二: 柔性好、適應工況廣

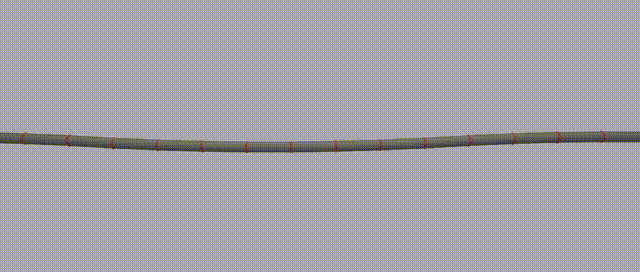

溝槽連接方案比傳統的球墨管承插允許的沉降量要高,而且不會軸向拉脫;以DN600柔性管卡為例,單個接頭軸向伸縮量為50mm,最大轉角4.7度,12米鋼管最大沉降量可達到984mm;通過大轉角、大伸縮量設計,適用于軟弱地基、地震帶、塌陷區等復雜地質工程。
核心優勢三:施工快、安裝簡單
以DN800口徑的安裝為例:
安裝快,效率比焊接連接提高4倍;安裝簡單,普工即可完成安裝,無需專業焊接技術工人、專業探傷人員;施工安全,無焊接明火作業;應用設備少,一套電動扳手即可完成安裝,施工便捷。
典型工程案例

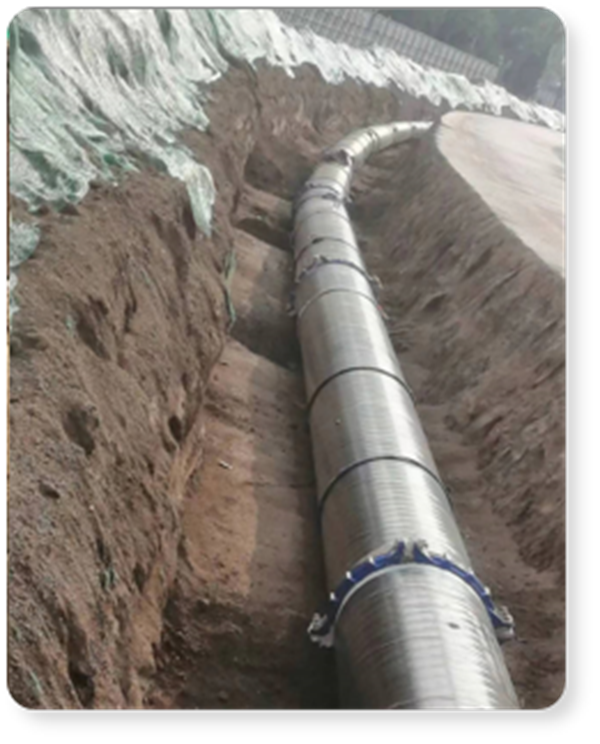

水利長距離輸水管網案例:山東省某地供水項目
總長度14.8Km,主管線采用DN600、DN800的TPEP螺旋鋼管,為國內埋地溝槽連接標桿案例。

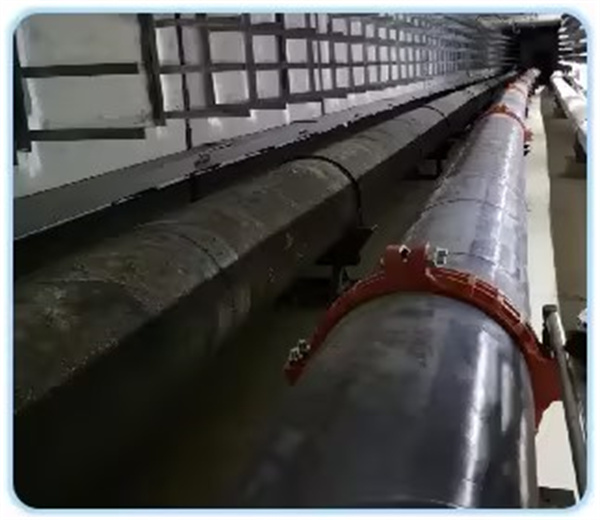

管廊工程案例 :吉林省某地再生水項目
使用我司管卡DN500、DN700、DN800共17.4公里,目前上游區段管道系統已經完成試水壓驗收,打壓合格,為國內管廊溝槽連接標桿案例。
保護水資源,玫德集團大口徑溝槽連接方式意義重大
我國水資源很寶貴,鋼管焊接連接方式使得管道輸水漏損率較大,且埋地管網的漏點查找尤其困難,采用大口徑溝槽連接方式,可以完美地解決這些問題,為全面提升鋼管使用壽命、降低管道漏損率、降低施工難度等方面具有重大意義。
